Для комфортной жизни, дом должен быть подключен к ряду незаменимых коммуникаций. Наряду с электрическом, газо- и водопроводом, к таким системам относят канализацию. Однако при прокладке трубопровода требуется уделить серьезное внимание его изоляции и защите.

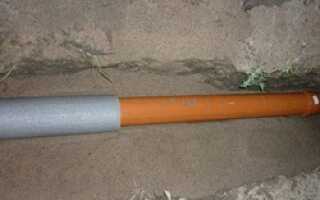

Утепленная скорлупой канализационная труба на дне траншеи

Утепленная скорлупой канализационная труба в траншее

Это касается наружной части, которая будет проходить по улице, от здания к септику. Во избежание существенных проблем при монтаже линии, необходимо выполнять изоляцию и утепление канализации — имеется немалый риск повреждения трубопровода зимой.

1 Особенности утепления канализации

Практически всегда прокладка наружной части канализационного трубопровода проводится в земле. Делается это по ряду причин:

  • защитить трубопровод от механических повреждений;
  • обезопасить от мороза, осадков, ультрафиолетового излучения;
  • не загромождать участок (труба, проходящая через двор — не слишком удобно);
  • минимизировать шум, создающий проходящей по трубе водой.

С большинством из перечисленного способ справляется, но от мороза прокладка трубы в земле спасает далеко не всегда. Причина в том, что грунт зимой может промерзать более чем на 1 метр в глубину.

Для каждого региона глубина промерзания почвы индивидуальна, зависит от географических и климатических условий. В Красноярском крае глина промерзает до 1.7 метров, песок — до 2.1. В Ростове параметр меньше: глина на 0.7 м, песок — до 0.8.

Чтобы закопать трубопровод на такую глубину, потребуется немало потрудиться. Можно, впрочем, воспользоваться услугами наемной бригады — стоить слишком дорого это не будет. Однако прокладка в земле даже на  глубине промерзания, не станет гарантированным решением проблемы:

  • параметр усредненный, и в зависимости от температуры может меняться в большую сторону;
  • прокладка в земле на такую глубину усложняет возможные ремонтные работы — для выявления и замены поврежденного участка придется раскапывать всю траншею.

Если зарыть на меньшую глубину без должной защиты — зимой замерзнет. Ведь проток воды через канализационную систему идет не всегда, и остающаяся жидкость очень быстро замерзает. Как результат — получаете закупоренную льдом канализацию. Лед занимает больший объем, чем вода, что может привести к трещине трубы.

Во избежание подобных проблем и необходимо выполнять утепление канализационных труб и теплоизоляцию трубопроводов отопления.

1.1 О важности утепления (видео)

2 Греющий кабель для канализации, утеплитель труб

Вариаций предотвращения вышеупомянутых проблем существует несколько. Применять их можно как по отдельности, так и в сочетании друг с другом – что в большинстве случаев оказывается более разумным и действенным способом.

Выделим классификации утеплителей для канализации (эти же методики, впрочем, применяются и для любых других систем трубопроводов, прокладываемых как в земле, так и над ней):

  1. Рулонная изоляция (например, утеплении трубопровода Термафлексом)
  2. «Скорлупа» (жесткая изоляция, цилиндры).
  3. Насыпная изоляция.
  4. Греющий электрокабель.
  5. Жидкая изоляция на утепление водопроводных труб в земле.
  6. Применение утепленных труб.

Теперь – подробнее коснемся каждого из упомянутых вариантов.

2.1 Рулонная изоляция

Самый простой способ утепления – это рулонная изоляция. Материалы этой категории поставляются в рулонах, что понятно из названия. Метраж и высота могут быть различными, однако обычно длина каждого не превышает 10 м – для удобства применения.

Утеплители такого типа выполняются из следующих материалов:

  1. Вспененный полиэтилен.
  2. Вспененный каучук.
  3. Минеральная вата (каменная, стекловата, базальтовая) и теплоизоляция Энергофлекс для труб.

Первые два варианта схожи по своим характеристикам. Их преимуществом является большая эластичность и меньшая толщина – что удобно при изоляции труб малого диаметра. Такая продукция устойчива к влаге и не слишком дорого стоит – так что использование ее оправдано и эффективно.

Трубы в скорлупе из вспененного полиэтилена

Трубы в скорлупе из вспененного полиэтилена

У полиэтилена теплопроводность чуть выше (то есть хуже) – в районе 0.05 Вт/мК. Каучук в этом плане более эффективен, имея коэффициент примерно в 0.045.

Минеральная вата в этом плане отличается: имея чуть лучшие показатели в плане теплопроводности (коэффициент в районе 0.04-0.045), она при этом применяется в рулонах сравнительно большой толщины.

Если толщина слоя полиэтилена или каучука составляют до 10 мм (!), то у минваты этот показатель только начинается от такого значения. Вдобавок сам по себе материал менее удобен в работе – он крошится и сыпется, и при этом – с ним нельзя работать без средств защиты (перчаток как минимум). Своими руками применять его гораздо сложнее чем теплоизоляцию K-Flex для труб.

Еще одним ощутимым минусом минваты является плохая устойчивость к влаге (которая содержится в грунте). Это существенно увеличивает требования к правильности проведения работ своими руками – во избежание порчи материала его требуется качественно защитить от контакта с влагой.

Для этого может применяться обычная полиэтиленовая пленка – простой и дешевый вариант. Заменить ее можно на пластиковые или алюминиевые цилиндры – что надежнее.

Само утепление канализационных труб с помощью рулонной изоляции выглядит следующим образом:

  1. Выкапывается траншея в земле.
  2. Укладывается трубопровод.
  3. Трубопровод обматывается изоляцией (желательно – в несколько слоев). Важно делать это плотно, не допуская провисания материала.
  4. Поверх изоляции используется вязальная проволока – чтобы закрепить рулон.
  5. Труба обматывается полиэтиленовой пленкой в несколько слоев.
  6. Закрепляется вязальной проволокой.

2.2 Монтаж скорлупы на трубопровод (видео)

2.3 Применение скорлупы

К слову, мы также рекомендуем выполнить монтаж скорлупы для теплоизоляции труб.

Продукция такого типа являет собой цилиндры, выполняемые из пенопласта, минваты, пенополиуретана, вспененных каучука или полиэтилена (к примеру – Energoflex 110). Выглядят они, как обычная трубка, которую требуется надевать на трубопровод.

Утеплители такого типа как и утеплитель для труб из вспененного полиэтилена выпускаются различного диаметра, и выбирать их нужно четко под диаметр системы, используемой в Вашем частном доме – скорлупа не должна провисать.

Минвата, как уже говорилось выше, требует дополнительной защиты – от влаги, содержащейся в земле. Тоже самое касается и пенопласта. Остальные варианты (ППУ, каучук и Energoflex 110 – полиэтилен) не столь уязвимы к влаге, однако для надежности их также рекомендуется изолировать.

Если коснуться вопроса эффективности – то в данном плане самым лучшим является пенополиуретан. Его теплопроводность находится примерно в районе 0.025-0.03 Вт/мК.

Утепление канализационных труб таким способом происходит по примерно такой же последовательности, как и была описана выше, с тем лишь различием, что изолятор надевается на трубу, а не наматывается.

Альтернативный  способ монтаже безнапорной канализации в местах низкого промерзания грунта  –использование пластиковой трубы с двойной стенкой https://ingplast.ru/truby-PP/. Гофра создает воздушную прослойку, которая уменьшает теплопередачу и образование конденсата.

2.4 Насыпная изоляция

Самый простой в плане применения, да и самый дешевый способ, часто используемый своими руками. Утепление канализации по такой методике может применяться с помощью песка, глины, керамзита.

Практически всегда такой вариант сочетается с любым другим способом, поскольку сам по себе насыпной материал (любой) обладает достаточно высокой (что плохо) теплопроводностью, и для ощутимого эффекта его пришлось бы использовать в большом количестве – слоем в 25-30 и более см толщиной.

Для наружной части трубопровода процесс выглядит таким же образом, что и был описан выше, однако на дно траншеи насыпается слой изолятора (к примеру – керамзита). После этого выполняется утепление любым другим способом (к примеру – скорлупой), после чего насыпается еще 15-30 см керамзита.

Утепление трубы скорлупой из полиэтилена и греющим кабелем

Утепление трубы скорлупой из полиэтилена и греющим кабелем

Учитывайте, что для наружной части в земле требуется утепление не только вглубь, но и вширь – так что траншею придется делать чуть шире.

2.5 Греющий электрокабель

В частном доме такое утепление применяется реже – стоит система обогрева дороже, да и своими руками ее применить не получится (если только у Вас нет должного опыта и знаний).

Сам процесс заключается в наматывании вокруг трубы электрокабеля. Включаясь в сеть, он нагревается, отдавая тепло трубопроводу. Такой способ обладает рядом явных преимуществ:

  1. Простота и быстрота монтажа.
  2. Возможность регулировки температуры (имеется не во всех системах).

Впрочем, идеальным такое решение не является, и недостатков у него тоже достаточно:

  1. Повышение расхода электроэнергии.
  2. Повышение нагрузки на электросеть.
  3. Зависимость от работы энергосети (если электричество пропадет – пропадет и обогрев, так что отдельно только греющий кабель применять не рекомендуется).

2.6 Жидкая изоляция

Напыляемая изоляция для тонких труб обычно не применяется. А вот окрасочная (вроде Брони или Корунда) вполне может стать дополнением к любому другому способу (или способам), упомянутым выше – поскольку эффективность ее отдельно не слишком высока.

Своими руками такой вариант применить проще всего: по принципу работы материал применяется, как обычная краска – то есть Вам нужно просто покрасить трубопровод по всей длине.

2.7 Применение утепленных труб

Если система канализации в частном доме только проектируется, или же полностью заменяется – есть возможность использовать для нее утепленные трубы.

Такая продукция имеет утолщенные стенки. Также в продаже имеются трубы, на которых сразу надета скорлупа – что упрощает монтаж. При этом стоимость такого варианта ненамного дороже, чем покупка отдельно трубы и отдельно скорлупы.
