Как и чем выполняется утепление водопроводных труб в земле?

Как и чем выполняется утепление водопроводных труб в земле?

При создании водопроводных систем немалая часть труб прокладываются под землей. Это актуально для любых коммуникаций – как для линий жилищно-коммунальных служб, так и для систем водоснабжения для частных домов. Однако трубопровод, даже находящийся в земле, нуждается в защите – от холода и избытка влаги.

Укладка утепленного трубопровода в траншею

Укладка утепленного трубопровода в траншею

Сейчас существует несколько актуальных и действенных способов, позволяющих предотвратить промерзание трубы, и каждый из вариантов – имеет ряд характерных особенностей и свойств. Рассматривать будем наиболее эффективные технологии утепления и Rockwool в СПб.

1 Об актуальности утепления трубопровода

Некоторые ошибочно считают, что прокладка водопроводных труб в земле – это уже и есть защита системы от мороза. Это так, однако только в том случае, если Вы закапываете линию на большую глубину – свыше полутора-двух метров.

Параметр этот может варьироваться в зависимости от региона – для одних (южных) глубина промерзания грунта по СНиП составляет 130 см (для Краснодарского края) для других (северных) – более 200 см (для Красноярского края).

То есть зимой мороз проникает на такую глубину, и значит, что вода в трубе замерзнет – что создаст существенные проблемы. Причем приведены только примерные цифры, которые могут изменяться в зависимости от сезона – так что для верности следует прибавлять как минимум 20-30%.

Таким образом можно сделать следующий вывод: для того, чтобы проложить водопровод в земле без утеплителя и сделать монтаж скорлупы для теплоизоляции труб, не опасаясь, что трубы зимой замерзнут, нужно выкопать траншею глубиной более 2 метров минимум. Земляные работы такого объема – и сложные, и дорогие, и трудоемкие, а при повреждении линии – придется дольше добираться до нее для проведения ремонтных работ. Так что куда проще углубиться примерно на метр, но использовать утеплитель.

Помимо защиты от холода, теплоизоляция трубопровода будет защищать систему еще и от влаги (впрочем, обычно для прокладки под землей используются влагоустойчивые полимерные материалы), и от смещений грунта, которые происходят регулярно.

Круглосуточный прием металлолома в любом районе Москвы и Московской области https://rud-met.ru

Укладка утепленного трубопровода в траншею

Укладка утепленного трубопровода в траншею

Недостаточно качественное (или же и вовсе отсутствующее) утепление трубопровода может привести к его замерзанию. Последствия такой проблемы – весьма и весьма серьезные:

  • прекратится подача воды в дом;
  • промерзший участок может лопнуть (поскольку вода при замерзании увеличивается в объеме);
  • потребуется разрывать траншею (зимой, в мороз) по всей длине трубопровода – чтобы найти и устранить проблему.

2 Способы утепления трубопровода

Как уже говорилось выше – теплоизоляция труб, прокладываемых в земле, может выполняться несколькими способами. Перечислим их:

  1. Применение рулонных материалов и теплоизоляции Энергофлекс для труб.
  2. Применение теплоизоляционной скорлупы.
  3. Применение греющего электрокабеля.
  4. Применение насыпных материалов.
  5. Применение труб с большой толщиной стенок.
  6. Применение дополнительной защиты поверх утеплителя.

Обычно технологии утепления труб сочетаются – для повышения эффективности каждого способа. Теперь – разберемся подробнее с каждым из вариантов.

2.1 Применение рулонных материалов

Один из самых распространенных способов утепления водопроводных труб, прокладываемых в земле – это обмотка их рулонными минераловатными материалами. Этот материал является универсальным, и применяется не только для труб, но и для любых других конструкций.

Такую теплоизоляцию применяют и для защиты линий, проходящих на поверхности – это дешево, просто (при желании без проблем можно сделать своими руками) и достаточно эффективно – при большой толщине материала.

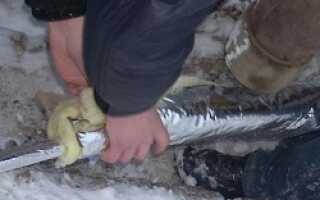

Утепление труб минеральной ватой

Утепление труб минеральной ватой

Минусом варианта является слабая устойчивость ваты к влаге как и у теплоизоляции K-Flex для труб – она впитывает жидкость, берется комками, и быстрее утрачивает свои свойства. Во избежание подобных проблем минераловатный утеплитель поверх укутывается полиэтиленовой пленкой в несколько слоев. Для усиления эффекта можно использовать еще и металлический или полимерный кожух, который надевается на трубы сверху минеральной ваты и полиэтилена.

Рассмотрим и ключевые этапы применения материала:

  1. Трубопровод плотно обматывается материалом в несколько слоев.
  2. Поверх минваты – наматывается проволока.
  3. Поверх конструкции – используется полиэтилен и/или окожушка.

2.2 Применение теплоизоляционной скорлупы

Современный вариант, созданный специально для утепления трубопроводов. Представляет собой цилиндр, который надевается сверху на трубу, как кожух. Может быть двух типов (по конструкции):

  1. Цельные.
  2. Разъемные – когда цилиндр состоит из двух разъединяющихся частей.

Каждый из вариантов имеет свои особенности, свои плюсы и минусы. Первый – хорош тем, что имеет меньше швов, а значит – лучше удерживает тепло. Второй – более удобен, однако при использовании получаются лишние стыки.

По сути – это не критичный нюанс: при правильном монтаже и использовании дополнительного слоя (полиэтилена или кожуха сверху) такое утепление будет не менее эффективным, чем при использовании целого цилиндра.

Сборная скорлупа вдобавок является единственно возможным способом в случае, если трубопровод уже собран – в этом случае надеть цельный цилиндр попросту не получится. Разъемная скорлупа имеет специальные пазы, которые улучшают герметичность и надежность соединения.

Разъемная теплоизоляционная скорлупа из пенопласта с пазами

Разъемная теплоизоляционная скорлупа из пенопласта с пазами

Цилиндры как и утеплитель для труб из вспененного полиэтилена могут выполняться из следующих материалов:

  • прессованная минеральная вата;
  • пенопласт;
  • экструдированный пенополистирол;
  • пенополиуретан.

По эффективности материалы располагаются сверху вниз, в порядке увеличения.

Рассмотрим ключевые особенности применения:

  1. На трубопровод надевается цилиндр (цельный или сборный).
  2. Стыки (как вертикальные, так и горизонтальные) промазываются клеем.
  3. Соседние сегменты плотно прижимаются друг к другу – чтобы клей схватился.
  4. Каждый следующий сегмент монтируется с небольшим сдвигом стыка – чтобы швы не были сплошными.

При выборе сегментов следует точно подбирать диаметр – размеры скорлупы должны идеально подходить под размеры трубы, провисания быть не должно.

2.3 Применение греющего электрокабеля

Более дорогостоящий вариант из списка современных решений с теплоизоляционными цилиндрами Rockwool. Принцип следующий: вокруг трубопровода наматывается тонкий кабель, который при включении нагревается, отдавая тепло самой трубе. Утепление такого типа – способ спорный, и имеет ряд существенных как преимуществ, так и недостатков.

К плюсам можно отнести следующие пункты:

  • возможность включения и отключения системы нагрева;
  • возможность регуляции температуры;
  • существенная эффективность, позволяющая закапывать трубы в землю на меньшую глубину.

Минусов, впрочем, не меньше:

  • повышается расход электроэнергии (а значит – и оплата коммунальных платежей);
  • повышается нагрузка на проводку;
  • при отсутствии электричества – не сможет работать и система, что может привести к замерзанию трубы в мороз.

Утепление таким способом рекомендуется применять только в сочетании с любым другим теплоизолятором. Кстати, что касается совмещения – сам кабель заключается в надежную изоляцию, и его температура не превышает 60-70 градусов. Таким образом сам утеплитель не пострадает – поскольку температура плавления теплоизоляторов намного выше.

2.4 Применение греющего электрокабеля (видео)

2.5 Применение насыпных материалов

Самый простой, самый дешевый, но менее действенный вариант – использовать насыпные утеплители:

  • песок:
  • перлит;
  • керамзит;
  • вермикулит на утепление канализационных труб в грунте.

Такой способ используется только в сочетании с любым из других вариантов – утепление насыпными материалами не является эффективным, и отдельно не сможет предотвратить промерзание трубопровода. Применение технологии – предельно простое:

  1. На дно выкопанной траншеи насыпается слой материала (чем больше – тем лучше, само собой, обычно – около 10-20 см).
  2. Производится укладка трубы и ее утепление любым из способов.
  3. Система засыпается материалом (опять-таки – чем больше – тем лучше).

Важно насыпать утеплитель не только в глубину, но и в ширину – так что траншею рекомендуется делать не слишком узкой. Желательно, чтобы вокруг трубы был слой хотя бы в 10 см материала.

2.6 Применение труб с большой толщиной стенок

В случае, если утепление планируется еще на этапе проектирования системы – рекомендуется обратить внимание на трубы, которые специально создаются с большей толщиной стенки. Их применяют для прокладки в помещениях и на открытом воздухе (в том числе – и в земле) – везде, где требуется дополнительная защита от замерзания.

Металлические трубы с толстой стенкой

Металлические трубы с толстой стенкой

Стоимость таких изделий обычно на 20-50% выше (в зависимости от толщины, само собой), чем у труб с обычной толщиной стенки. Эффективность такого способа сложно назвать существенной, однако в совокупности все-таки использование таких материалов актуально. Кстати, выполняться они могут как из металла, так и из различных полимерных составов.

2.7 Применение дополнительной защиты поверх утеплителя

Как неоднократно упоминалось выше – при прокладке труб в земле актуально использовать дополнительную защиту. Она необходима для защиты материала от влаги, а также от смещений грунта (которое происходит достаточно часто при перепадах температур).

Сейчас наиболее распространенными решениями являются следующие материалы:

  1. Полиэтиленовая пленка (защищает от влаги, однако не предотвращает воздействие на утеплитель при смещениях грунта).
  2. Металлическая окожушка – цилиндры из оцинкованного металла, которые надеваются на трубу и скрепляются крепежами и/или проволокой.
  3. Полимерные кожухи – цилиндры из полимерных сплавов, которые надеваются на трубу и скрепляются специальными защелками.

Любой из описанных выше материалов без проблем может применяться и под землей без дополнительной защиты.

2.8 О видах и отличиях теплоизоляции (видео)

2.9 Этапы работы

Перечислим полный перечень работ, которые придется выполнить при утеплении водопровода в земле. В качестве примера будем рассматривать сочетание нескольких способов, упомянутых выше.

Этапы следующие:

  1. Выкапывается траншея (желательно как минимум – на глубину промерзания грунта) шириной примерно в 25-30 см.
  2. На дно траншеи насыпается керамзит – 10 см.
  3. На керамзит настилается полиэтиленовая пленка.
  4. Выполняется монтаж трубопровода.
  5. Поверх трубопровода выполняется установка разъемной теплоизоляционной скорлупы (скажем, из пенопласта).
  6. Соединения между сегментами скорлупы – промазываются клеем, после чего – плотно прижимаются друг к другу.
  7. Полиэтиленовая пленка плотно наматывается на утеплитель в несколько слоев.
  8. Поверх пленки плотно наматывается проволока (оцинкованная).
  9. Насыпается слой керамзита – толщиной 10 см и высотой 20 см.
  10. Траншея закапывается.
